betono liejimo siurblio mašina
Hunan Saner sunkiosios pramonės technologijų plėtros Co., Ltd.
Hunan Saner sunkiosios pramonės technologijų plėtros Co., LTD. buvo įkurta 2010 m. ir tai inžinerinių mašinų MTEP, gamybos, pardavimo aukštųjų technologijų įmonė. Mūsų gamykla yra vaizdingame Sany atitinkančiame pramonės parke, valstybės lygio ekonominės plėtros zonoje, Loudi mieste, Hunano provincijoje, kur patogus transportavimas, užima 10 000 kvadratinių metrų plotą. Šiuo metu turime keturis filialus: Hunan Saner mašinų įmonę, Hunan Saner prekybos įmonę, Hunan Saner techninės priežiūros įmonę ir Hunan Saner nuomos įmonę.
| MODELIS: HBT60-13-75S/130RS | ||||||
| Maksimali teorinė galia | 68m³/h | |||||
| Maksimalus betono siurbimo slėgis | 7-13 Mpa | |||||
| Aukštos ir žemos įtampos perjungimas | Taip | |||||
| Hidraulinė sistema | Dvigubas siurblys ir dvigubos grandinės atidarymas | |||||
| Pagrindinis alyvos siurblio išleidimas | 224 ml/r (Kawasaki) | |||||
| Hidraulinės sistemos slėgis | 32 MPa | |||||
| Maitinimas | Elektros variklis | Dyzelinis variklis | ||||
| Įtampa | 380V | / | ||||
| Variklio galia | 75 kW | 130 kW | ||||
| Variklio greitis | 2100r/m | |||||
| Paskirstymo vožtuvo tipas | S vamzdžio vožtuvas | |||||
| Betoninio transportavimo cilindro anga/eiga | Ф200/1650 mm | |||||
| Alyvos cilindro anga / eiga | Ф125/1650 mm | |||||
| Maksimalus agregato dydis | 40 mm | |||||
| Bunkerio tūris | 600L | |||||
| Maitinimo aukštis | 1450 mm | |||||
| Maksimalus pristatymo vertikalus atstumas | 130m | |||||
| Maksimalus pristatymo horizontalus atstumas | 400m | |||||
| Betono nuosmukis | 160-230mm | |||||
| Hidraulinės alyvos bako tūris | 420L | |||||
| Radiatoriaus aušinimo tipas | Oro aušinimo sistema | |||||
| Hidraulinio siurblio tipas | Raminis siurblys | |||||
| Išoriniai matmenys (L*P*A) | 6100×2000×2130 mm | |||||
| Bendras svoris | 5500 kg | |||||
Kodėl verta rinktis mus
Kokybės užtikrinimas
Viso proceso metu atliekame griežtai pagal ISO9001 kokybės sistemą.
Geras aptarnavimas
Mes darome viską, kad pasiūlytume savo klientams geriausias paslaugas ir geriausius produktus.
Protinga kaina
Kaina priimtina ir pateiks įvairių staigmenų.
Greitas pristatymas
Pristatymo greitis yra greitas, o pristatymas bus sutvarkytas jums iškart po užsakymo pateikimo.
Betono siurblys, taip pat žinomas kaip betono transportavimo siurblys, susideda iš siurblio korpuso ir transportavimo vamzdžio. Tai tam tikra mašina, kuri naudoja slėgį nuolatiniam betono transportavimui išilgai vamzdžių. Jis daugiausia naudojamas pastatų, tiltų ir tunelių konstrukcijoms.
Sunkvežimyje montuojamas betono siurblys
Antros kartos siurbimo technologija: hidraulinė atbulinės eigos technologija, visiškai pasikliaujanti pagrindiniu cilindru, mažų cilindrų hidraulinių signalų pasiskirstymas, kad būtų galima pakeisti veiksmą.
Mūsų betono siurblys pasižymi energijos taupymu, dideliu srautu, platesniu pritaikomumu, dideliu efektyvumu, dideliu atsparumu dilimui ir lengvai valdomas, jis plačiai naudojamas betono siurbimui būsto, pakeltų kelių, tiltų ar tunelių statybos projektuose.
Mūsų betono priekabos siurblys yra aprūpintas pažangia hidrauline sistema, kuri gali būti varoma dyzeliniu varikliu arba elektros varikliu pagal jūsų pasirinkimą.
Betono siurblio agregatas, varomas variklio, kad sukurtų hidraulinį slėgį, hidraulinio slėgio naudojimas cilindrui varyti, kad būtų sukurtas stūmoklis, kad būtų užbaigtas betono siurbimas ir slėgis.
Mūsų betono siurblio priekabos pagrindiniai komponentai, tokie kaip dilimo plokštė, stūmoklis, cilindras, išleidimo anga ir bunkeris, yra pagaminti iš dėvėjimuisi atsparių didelio chromo lydinio medžiagų, griežtai suvirinimo ir terminio apdorojimo procesais.
Betoninis priekabos siurblys yra mechaninių, elektrinių ir hidraulinių technologijų rinkinys, užtikrinantis patikimą sklandų veikimą ir stiprią siurbimo galią. Patikimumą ir stabilumą garantuoja automatinis variklio reguliavimas.

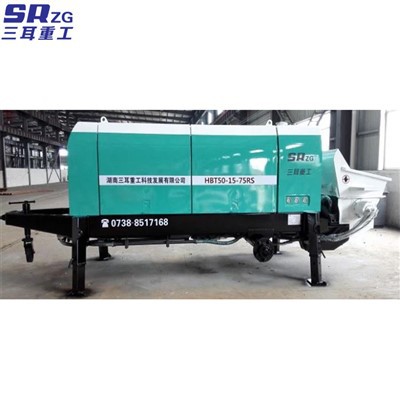

Priekaboje montuojamas betono siurblys
Betono siurblys, taip pat vadinamas prie priekabos montuojamas betono siurblys arba betono priekabos siurblys, yra mažas betono siurblys, sumontuotas ant kilnojamos priekabos, kad būtų galima lanksčiai transportuoti betoną į sunkiai pasiekiamą vietą.
Trail Concrete Line Pump Priekaba
Betono linijos siurblio priekaba, dažnai vadinama tiesiog "betono siurblio priekaba", yra mobili įranga, naudojama statybose skystam betonui (taip pat žinomam kaip paruoštas betonas) transportuoti ir paskirstyti iš maišytuvo į norimą vietą. statybvietėje, pavyzdžiui, pastato pamatuose, plokštėse ar kitose konstrukcijose.
Kas yra betono liejimo siurblio mašina
Betono liejimo mašinos leidžia tiksliai valdyti betono klojimą. Naudojant strėles arba įdėjus strėles, galima tiksliai pristatyti į konkrečias vietas ir užtikrinti, kad betonas būtų nusodintas tiksliai ten, kur reikia statybos projekte. Įprastas didelio masto statybos projektų betono siurblių tipas yra žinomas kaip strėlės betono siurblys, nes jis naudoja nuotoliniu būdu valdomą šarnyrinę roboto ranką (vadinamą strėle), kad tiksliai padėtų betoną. Jis tvirtinamas prie sunkvežimio arba puspriekabės. Siurbliai su strėlėmis gali siurbti labai didelius kiekius ir juos naudoti mažiau darbo jėgos, palyginti su linijiniais ar kitų tipų betono siurbliais.
Betono liejimo siurblio mašinos privalumai
Veždami betoną kaušu ar karučiu, neabejotinai gaišite laiką. Tai lėta, nes pusė kelionės visada praleidžiama grįžtant su tuščiu indu pasipildyti. Tačiau tai netaikoma siurbimo atveju, kai atliekate greitą betono klojimą per vieną paprastą ir efektyvią paslaugą. Tai reiškia, kad bet kokius kitus darbus galite atlikti tik pagal grafiką.
Papildomas greito, tvarkingo betono siurbimo komerciniame sektoriuje pranašumas yra sumažėjusios darbo sąnaudos, nes jums nereikės kelių darbuotojų gabenti betoną į liejimo vietą. Vietoj to, tą vertingą darbo jėgą galima panaudoti kitose projekto srityse, kad viskas vyktų toliau. Vykdydami kelis projektus galite sutaupyti vertingų valandų ir padidinti pelno maržą.
Statant bet ką, nuo sodo sienos iki daugiaaukščio pastato, nieko nereikėtų palikti atsitiktinumui. Galite užtikrinti betono siurbimo darbų nuoseklumą ir tikslumą, žinodami, kad vienoje partijoje gausite tą patį betono mišinį, taip pat geriau suprasdami, kiek laiko užtruks darbas.
Kadangi aukštis arba ilgis gali skirtis priklausomai nuo vietos, betono siurblys būna įvairių dydžių. Ant sunkvežimio sumontuoto strėlės ilgis gali svyruoti nuo 50 pėdų iki 200 pėdų.
Bendras betono liejimo siurblio mašinos pritaikymas
Plokštinių pastatų pamatai
Tvirti pamatai yra būtini, kad būtų išvengta įtrūkimų ir slinkimo. Betono siurbliai užtikrina, kad darbas vyksta greitai ir sklandžiai, todėl betonas atsiduria ten, kur turi būti be trūkumų.
Pamatai su rūsiais
Betono siurbliai padeda apriboti pamatų klojimo laiką ir klaidas, užtikrinant, kad projektai būtų greitai užbaigti.
Aukštybiniai pastatai
Siurbliai su strėlėmis yra būtini norint pasiekti didesnį aukštį, todėl galite saugiai ir greitai pakelti betoną ant aukštų grindų, todėl jūsų projektas neįvyksta pagal grafiką.
Greitkelių viadukai ir tuneliai
Betoniniai siurbliai padeda sukurti patvarų ir sustiprintą galutinį produktą, kuris gali išlaikyti didelį svorį. Siurbliai su strėlėmis taip pat leidžia lengviau pasiekti reikiamą aukštį.
Tiltininkai ir užtvankos
Siurbliai gali padėti pasiekti reikiamą tiltų ar užtvankų aukštį ir sukurti tvirtą ir stabilią atramą, kuri gali atlaikyti transporto priemones ir vandens slėgį.
Parkavimo konstrukcijos
Naudodami betono siurblį galite pasiekti aukštesnius parkavimo konstrukcijų lygius, todėl galėsite atlikti darbus neeikvodami darbo ir laiko.
Šaligatviai ir važiuojamosios dalies
Strėlės siurbliai gali padėti sukurti sklandų ir stabilų važiuojamąją dalį arba šaligatvį, o tai gali padėti pagerinti namų patrauklumą.
Plaukimo baseinai
Betono siurbliai gali pasiekti namą iš gatvės ir padėti pagrindinius baseinų pamatus, apribodami trikdžius namo savininko kiemui.
Terasos ir sodo namelių pamatai
Betono siurbliai leidžia darbuotojams pasiekti kiemus, padedant jiems greitai išpilti stabilias betonines plokštes pastogės pamatams ir kiemams, nevažiuojant į kiemą.
Kaip veikia betono liejimo siurblio mašina
Betono liejimo mašiną valdo kvalifikuotas betono siurblio operatorius. Siurblio operatorius valdo siurblio veikimą, padėtį ir galią nukreipdamas strėlę arba žarną.
Strėlės pylimo mašina
Strėlės siurblys naudoja nuotoliniu būdu valdomą roboto ranką (siją), pritvirtintą prie sunkvežimio ar puspriekabės, kad tiksliai padėtų didelius betono kiekius. Sunkvežimis paprastai lieka vienoje vietoje visą liejimą, nes paruošto mišinio sunkvežimiai gali iškrauti betoną tiesiai į siurblio bunkerį.
Bunkeryje yra sraigtas, skirtas maišyti betoną ir išlaikyti skystį, taip pat tinklinės grotelės, kad stambios uolienos ir gabalai neužkimštų siurblio.
Stacionari centrinė sunkvežimio vieta darbo vietoje leidžia užtikrinti efektyvesnį transporto srautą.
Linijinio liejimo mašina
Linijinis siurblys (taip pat žinomas kaip antžeminis siurblys) yra priekaboje montuojamas betono siurblys arba sunkvežimyje montuojamas siurblys, kuriame naudojamos plieninės arba guminės žarnos, skirtos betonui nuvesti ir padėti bet kur, kur reikia. O betonvežis taip pat iškraus betoną į siurblio bunkerį.
Abiejų tipų siurbliuose naudojami dviejų cilindrų hidrauliniai siurbliai. Vienas stūmoklis ištraukia skystą betoną iš bunkerio į cilindrą, o kitas stūmoklis išstumia betoną į išleidimo vamzdžius.
Vožtuvas nustato, kuris stūmoklis yra atviras betono bunkeriui, o kuris išleidimo vamzdžiams, perjungdamas kiekvieną kartą, kai stūmokliai pasiekia cilindrų galą. Šis vožtuvo mechanizmas leidžia kiekvienam cilindrui pakaitomis tempti betoną ir stumti betoną, siurbti didesnį betono kiekį ir taupyti laiką.
Tačiau, kad betono siurblys veiktų, betono mišinys turi būti tinkamas siurbti. Betone turi būti pakankamai vandens, kad mišinys lengvai judėtų per siurblį ir žarnas. Priešingu atveju gali užsikimšti siurblio linijos.
Betono liejimo siurblio mašinos tipai
Stacionarus betono siurblys
Stacionarus betono siurblys taip pat vadinamas priekabiniu betono siurbliu, nes priešais jį reikia priekabos, kad galėtų jį vilkti, kai jis juda. Jo pagrindinė funkcija yra siurbti betoną, dažnai dirbant kartu su betono maišytuvu.
Sunkvežimis maišyklė pirmiausia nugabena betono maišymo gamykloje pagamintą betoną į statybvietę. Tada betonas iškraunamas į priekabos siurblio bunkerį ir vamzdynais transportuojamas į statybvietę. Taigi, kiekvieną kartą prieš siurbiant darbuotojai pirmiausia turi nutiesti vamzdžius. Priekabos siurblyje yra jūsų pasirinktas dyzelinio variklio tipas ir elektrinis variklis.
Betono maišyklė su siurbliu
Betono maišyklė su siurbliu yra pagrįsta priekabos siurbliu su būgniniu maišytuvu, kuris sujungia betono maišymo ir siurbimo funkcijas į vieną. Dėl to betono maišyklės siurblys užima nedidelį plotą ir taupo vietą.
Jei jums reikia gaminti betoną vietoje, betono maišymo siurblys yra geras pasirinkimas. Kaip ir priekabos siurblys, betono maišyklės siurblys taip pat gali būti suskirstytas į dyzelinio variklio ir elektros variklio tipą.
Betono strėlės siurblys
Betono strėlės siurblys taip pat vadinamas betono siurblio sunkvežimiu. Skirtingai nuo ankstesnių dviejų tipų siurblių, betono strėlės siurblys yra didelio efektyvumo betono transportavimo įranga, kurioje integruotas važiavimas, siurbimas ir padėjimas. Jį sudaro važiuoklė ir montavimo strėlė.
Jis turi du privalumus, vienas yra su važiuokle, lengvai juda ir sumažina įrangos perkėlimo laiką; antrasis – su strėlės įdėjimu, be rankinio vamzdžių klojimo prieš siurbiant betoną, taupoma darbo jėga ir laikas.
Betono linijos siurblių sunkvežimis
Paprastais žodžiais tariant, betoninės linijos siurblių sunkvežimis yra priekabos siurblys, sumontuotas ant važiuoklės. Kai reikia siurbti didesnį atstumą ir norite greitai perkelti savo įrangą, išryškėja linijinio siurblio privalumai.
Galite tiesiog nusipirkti linijinį betono siurblio sunkvežimį. Žinoma, taip pat galite pasirinkti įsigyti priekabos siurblį ir patys jį sumontuoti ant automobilio važiuoklės. Tai tas pats, kas priekaboje montuojamas siurblys, nes jam taip pat reikia, kad darbuotojai prieš siurbdami nutiestų vamzdžius.
Atskiros klojimo strėlės
Atskiros betonavimo sijos gali būti naudojamos, kai sunkvežimis nepasiekiamas arba kai strėlės sunkvežimis negali patogiai pasiekti išpylimo vietos. Kartu su tinkamu betono siurbliu šios klojimo strėlės suteikia sistemingą betono paskirstymo būdą.
Pavyzdžiui, rangovai gali naudoti sunkvežimyje montuojamą siurblį su įdėjimo strėle įprastu režimu dalį dienos, užpilant plokštes ar kitas žemės lygis vietas, tada greitai nuimti strėlę (bokštinio krano pagalba) nuotoliniam pastatymui. vėliau tą dieną. Paprastai strėlė vėl montuojama ant pjedestalo, kuris gali būti šimtų pėdų atstumu nuo siurblio ir sujungtas su vamzdynu.
Štai keletas tvirtinimo variantų, skirtų dėti strėles
Kryžminis rėmas: tvirtinimas prie pagrindo su varžtais skersiniu rėmu.
Krano bokšto laikiklis: strėlė ir stiebas sumontuoti ant krano bokšto.
Šoninis tvirtinimas: stiebas, pritvirtintas prie konstrukcijos šono su laikikliais.
Pleišto tvirtinimas: strėlė ir stiebas pleištais įkišti į grindų plokštę.
Balastuotas skersinis rėmas: Nulinio aukščio balastinis skersinis rėmas. Šis metodas taip pat gali būti naudojamas, kai strėlė sumontuota ant laisvai stovinčio stiebo.
Pritvirtinti: strėlė ir stiebas yra pritvirtinti prie atraminio paviršiaus.
Kaip išsirinkti savo projektams tinkamą betono liejimo siurblio mašiną
Maks. agregato dydis
Pagrindinė priežastis, dėl kurios reikia atsižvelgti į šį veiksnį, yra išvengti užsikimšimo, kurį sukelia užpildas, didesnis nei tiekimo cilindro skersmuo. Paprastai tariant, jei siurbiate smulkų užpildą, galite pasirinkti 140 mm arba 180 mm tiekimo cilindro skersmenį; jei siurbiate didelį agregatą, galite pasirinkti 200 mm arba 230 mm cilindro skersmenį. Jei pasirinksite didesnį cilindro skersmenį, tai sumažins vamzdžio užsikimšimo tikimybę. Remiantis mūsų eksperimentais, jei pakeisite 200 mm tiekimo cilindrą 230 mm cilindru, užsikimšimo tikimybę galite sumažinti maždaug 30%.
Betono siurblio siurbimo galia per valandą
Įvairių tipų ir modelių betono siurbimo mašinos turi skirtingą siurbimo našumą per valandą. Galite turėti apytikslį supratimą apie jų siurbimo tūrį. Pavyzdžiui, teorinis įvairių modelių betono sijos siurblių siurbimo tūris svyruoja nuo 80 iki 180 kubinių metrų per valandą esant žemam slėgiui ir nuo 50 iki 120 kubinių metrų per valandą esant aukštam slėgiui. Teorinis priekabų siurblių siurbimo pajėgumas kita vertus, svyruoja nuo 30 iki 90 kubinių metrų per valandą. Turite pagalvoti apie betono siurbimo tūrio poreikį jūsų projektui.
Teorinis maksimalus perdavimo atstumas
Įvairių tipų cemento siurbliai gali siurbti betoną skirtingais atstumais. Kaip pavyzdį paėmus betoninius priekabų siurblius, skiriasi ir dyzelinio bei elektrinio tipo siurblių siurbimo atstumai. Elektrinio siurblio didžiausias vertikalus tiekimo atstumas yra 280 m, o horizontalus - 1200 m, o dyzelinio siurblio maksimalus vertikalus tiekimo atstumas yra 300 m, o horizontalus - 1350 m. Elektriniai betono siurbliai labiau tinka vietovėms, kuriose yra elektros tinklas yra gerai išdėstytas, o įtampa yra stabili, todėl reikia palyginti didelio maitinimo šaltinio. Daugumoje kaimo vietovių ar atokių kalnuotų vietovių tokias sąlygas gali būti sunku pasiekti. Šios zonos labiau tinka renkantis dyzelinių variklių betono siurblius.
Gamintojo stiprybė
Viena iš jų yra ta, kad galite paprašyti vietinio pardavėjo surasti geresnį vietinį gamintoją; Pažymėtina, kad turėtumėte atkreipti dėmesį į pasirinkto gamintojo kvalifikaciją ir atitinkamus klientų atsiliepimus. Pagal ankstesnius klientų vertinimus galite nustatyti, ar šis gamintojas yra patikimas. Todėl stenkitės rinktis tuos gamintojus, kuriuos klientai giria.
Betono siurblio kaina ir jūsų biudžetas
Kaina taip pat yra vienas iš veiksnių, į kurį daugelis klientų turi atsižvelgti pirkdami betono siurblį. Visi žinome, kad betono siurblio kainai įtakos turi daug veiksnių, tokių kaip tipas ir modelis, prekės ženklas, siuntimo išlaidos ir kt.
Jei norite įsigyti betono siurblį iš labai žinomo prekės ženklo gamintojo, galite gauti didesnę kainą, nes jo mašinos kaina bus didesnė dėl tokių veiksnių kaip šio gamintojo prekės ženklo reklama.
Tačiau priešingai, jei ta pati mašina gausite ypač žemą kainą, tuomet turite atsižvelgti į jos kokybę. Taigi, svarstant mašinos kainą, ypatingą dėmesį reikia skirti ir mašinos kokybei. Jei norite užtikrinti, kad skirtingų gamintojų mašinos su tais pačiais priedais ir galėtų užtikrinti vienodą našumą, pasirinkite ekonomišką mašiną.
Betono liejimo siurblio mašinos veikimas
Siurblio užpildymas
Prieš pradedant betonuoti, siurblys turi būti gruntuotas, kad būtų užtikrintas pastovus betono srautas. Tai apima siurblio sistemos užpildymą vandeniu arba užpildymo priemone, kad būtų pašalintos oro kišenės ir sutepti vamzdžiai bei žarnos. Užpildytas siurblys yra paruoštas priimti betono mišinį iš bunkerio.
Betono liejimas
Užpildžius siurblį ir padėtą strėlę, galima pradėti betono liejimo procesą. Operatorius valdo betono srautą nuotolinio valdymo pulteliu arba rankiniais valdikliais, esančiais siurblio bloke. Betonui keliaujant per sijos sistemą, jis nukreipiamas į norimą vietą, kur jį galima tiksliai ir tiksliai įdėti. Reguliuodamas strėlės padėtį ir kampą, operatorius gali užtikrinti vienodą padengimą ir nuoseklumą per visą pilimą.
Betono liejimo siurblio mašinos komponentai
Pagrindinis siurblio blokas
Kiekvieno betono siurblio centre yra pagrindinis siurblio blokas, paprastai varomas dyzeliniu varikliu arba elektros varikliu. Šis įrenginys sukuria hidraulinį slėgį, reikalingą transportuoti betoną iš bunkerio į norimą vietą. Pagrindinis siurblio blokas, aprūpintas stūmokliais arba rotaciniais siurbliais, užtikrina nuolatinį betono srautą per sistemą.
Strėlė arba padėjimo sistema
Strėlės siurblio sunkvežimio strėlė arba padėjimo sistema susideda iš jungiamųjų dalių, kurios tęsiasi ir manevruoja, kad pasiektų nurodytą išpylimo sritį. Pagaminta iš didelio stiprumo plieno, strėlė turi daugybę vamzdžių ir žarnų, kurios transportuoja betoną iš siurblio į tikslią vietą. Su galimybe pasiekti kelių aukštų aukštį ir horizontaliai ištiesti per kliūtis, strėlės sistema siūlo neprilygstamą betono klojimo lankstumą.
